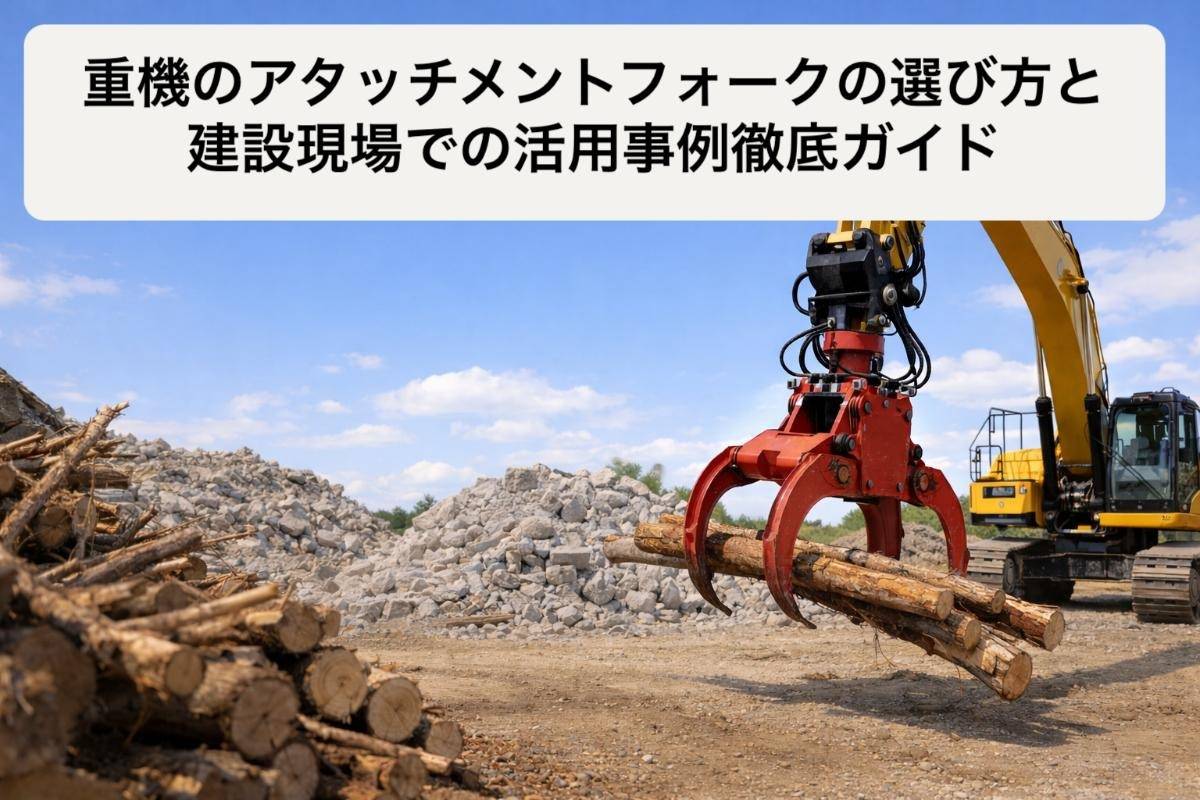

重機のアタッチメントフォークの選び方と建設現場での活用事例徹底ガイド

「重機のアタッチメントフォーク選びで迷いを感じていませんか？」建設現場や解体作業、林業など、多様な現場で活躍するアタッチメントフォークですが、「どの種類を選べば安全かつ効率的に作業できるのか」「油圧式と機械式の違いは？」「ピン径や適合性の確認は本当に大丈夫？」といった疑問や不安の声が多く寄せられています。



実際、バックホウやユンボでの作業効率はフォークの選定によって【最大30％以上】向上したという事例もあり、適切な機種選びが現場の生産性とコスト削減に直結します。特に、交換手順やメンテナンスのポイントを知らないまま導入を進めると、「ピン径ミスによる装着不良」「早期摩耗での追加コスト」など、予期せぬトラブルに直面する恐れもあります。



この記事を読むことで、「失敗しない選び方」「現場で活きる具体的な活用事例」「タイプ別の特性」など、本当に知りたい情報を一気に把握できます。あなたの現場に最適なアタッチメントフォーク選定のヒントを、ぜひ最後までご覧ください。

重機アタッチメントフォークの定義・構造・基本機能

重機アタッチメントフォークは、油圧ショベルやバックホウ、ユンボなどに装着して資材の積み降ろしや運搬を効率化する装置です。主な構造は、頑丈な鉄製の爪と本体フレーム、そして動力となる油圧シリンダーやリンク構造で構成されます。油圧式は車両の油圧回路を利用し、ハンドル操作でフォークの開閉や回転を行います。機械式は重機本体のバケット操作を用いて爪を開閉し、シンプルな構造でメンテナンス性にも優れています。



以下のテーブルで主なタイプと特徴を比較します。



タイプ	駆動方式	主な特徴	主な用途
機械式フォーク	機械連動	構造が簡単、耐久性高い	軽作業・分別
油圧式フォーク	油圧制御	開閉力が高く繊細な動作	重作業・解体
グラップルフォーク	油圧制御	爪が湾曲し掴みやすい	木材・廃材運搬



これらは現場の作業内容や重機の規格に応じて使い分けられ、フォークリフトのアタッチメントとは異なり、より多様な搬送・分別作業に適応します。



バックホウ・油圧ショベル・ユンボでの用途別活用

重機アタッチメントフォークは、バックホウ・油圧ショベル・ユンボなどで幅広く活用されています。主な用途は、建設現場での鉄骨や木材などの積み降ろし、解体現場での廃材分別、林業での丸太運搬などです。フォークの装着によって、一台の重機で複数の作業をこなせるため、現場の効率化とコスト削減を両立できます。



用途別の主な活用方法をリストにまとめます。



• 建設現場: 資材の積み降ろしや運搬、仮設構造物の移動
• 解体現場: 廃材や鉄骨の分別・搬出、構造物の取り外し作業
• 林業: 丸太や枝葉の集積・運搬、林道整備の資材移動



現場に合わせて機械式と油圧式を使い分けることで、作業の安全性と効率を最大化できます。



建設現場・解体作業・林業での実務活用



建設現場では、重機アタッチメントフォークがパレットや鉄骨、コンクリートブロックなど多様な資材の積み降ろしや運搬に活躍します。解体作業では、油圧式フォークやグラップルフォークが廃材の分別・搬出に不可欠です。林業分野では、丸太や枝葉をまとめて掴めるグラップルタイプが重宝されており、ミニユンボ用の小型フォークも人気があります。



実務での活用ポイントを整理します。



• 重機のクラスや作業内容に合わせてフォークを選定
• 油圧式は繊細な分別や重作業、機械式はシンプルな運搬作業に最適
• 現場ごとに適合するモデルや仕様の確認が重要



適切なアタッチメント選びと安全な取り付けにより、重機本来の性能を活かしつつ作業効率を向上させることができます。



機械式フォーク vs 油圧式フォークの構造・動作違い

重機のアタッチメントフォークは、大きく分けて機械式と油圧式があります。



機械式フォークは、重機本体のアームやバケット操作で開閉動作を行い、構造がシンプルで軽量なのが特長です。油圧式フォークはシリンダーによる独立した開閉機構を持ち、より繊細で力強い作業が可能です。



種類	作動原理	メリット	デメリット	適合作業
機械式フォーク	アーム操作	低コスト・軽量・構造簡易	操作性や挟む力は油圧式に劣る	軽作業・廃材運搬
油圧式フォーク	油圧シリンダー	パワフル・精密操作・大型対応	配管追加や価格が高い	解体・木材・鉄骨運搬



旋回機能付きフォークは、油圧式での対応が一般的で、作業現場の効率化に大きく貢献します。



現場規模や用途によって適切なタイプを選ぶことで、コスト削減や作業効率アップにつながります。



2点式フォーク・3点式フォークの取付方式違い

アタッチメントフォークの取り付け方式には2点式と3点式があり、ピンの本数や間隔によって適合機種や安定性が異なります。



2点式フォークは、ピン2本でのシンプルな固定方法で素早い着脱が可能です。3点式フォークは、ピン3本でより確実な固定ができるため、重い荷物や不整地での安定性に優れています。



方式	ピン数	特徴	適合機種	安定性
2点式	2本	着脱迅速・汎用性高い	小中型ユンボ・バックホウ	通常作業向け
3点式	3本	高安定・重作業向き	中大型重機	高負荷対応



ピン径や間隔は仕様や重機のモデルによって異なるため、必ず適合確認が必要です。2点式は現場での交換作業も簡単ですが、3点式は高所作業や横転防止が求められる現場で活躍します。



グラップル・ハサミ・アイアンフォークの機能比較

フォークにはつかみ機能を強化したグラップルやハサミ型、耐久性を重視したアイアンフォークなど多様なタイプがあります。



グラップルフォークは曲線的な爪で資材をしっかりつかみ、ハサミ型は解体作業や鉄骨の分別に適しています。アイアンフォークは頑丈な構造で長寿命を実現し、林業や重作業現場で選ばれます。



• グラップルフォーク：丸太や廃材、鉄スクラップのつかみ運搬に最適
• ハサミ型フォーク：解体現場での分別や大型資材処理に強い
• アイアンフォーク：耐摩耗性・剛性が高く、長期運用に適している



作業内容や現場の条件に合わせて、必要な機能や耐久性を持つアタッチメントを選択することが、効率的な運用につながります。製品ごとに仕様が異なるため、カタログや仕様情報を十分にチェックして最適な一台を見つけてください。



ユンボ・バックホウへのフォーク取付・交換手順

重機アタッチメントフォークをユンボやバックホウへ安全かつ効率的に取り付け・交換するには、正確な手順を守ることが重要です。まず、必ずエンジンを停止し、周囲の安全を確保します。次に、既存アタッチメント（バケットなど）を取り外します。油圧式の場合は油圧ホースの圧抜きも忘れずに行ってください。



新しいフォークをアームとリンク部に合わせ、ピンを挿入します。油圧式の場合は、ホースを所定の位置に確実に接続して漏れがないか確認しましょう。取り付け後は、操作レバーで開閉動作や可動範囲を点検し、異常がないかチェックします。交換作業時には必ず保護具を着用し、落下物によるケガやピンの挟み込み事故を防ぐ意識を持って作業します。



ピン径・ピン間適合確認と交換時の注意点



アタッチメント交換で最も重要なのは、ピン径やピン間隔の適合確認です。下記テーブルで要点を押さえましょう。



チェック項目	確認方法	推奨ツール	注意点
ピン径	ノギスで計測	ノギス、スケール	誤差は1mm以内に抑える
ピン間隔	取付部の中心～中心を測定	メジャー、定規	機種ごとに異なる
ピン摩耗	表面のキズや変形を目視で確認	目視、触診	摩耗があれば必ず交換
交換時の安全対策	作業前に重機を安定した地面で停止	安全靴、手袋、ヘルメット	落下防止措置を徹底



交換時は必ず純正部品や適合するスペックのピンを使用し、無理な取り付けは破損や重大事故につながるため避けてください。ピン挿入や抜き取り時は、専用のピン抜き工具を活用し、指や手を挟まないよう十分注意しましょう。



日頃のメンテナンスと寿命延長方法

日常メンテナンスを徹底することで、重機アタッチメントフォークの寿命と作業安全性が大幅に向上します。毎日の始業点検項目は以下の通りです。



• 油圧ホースの漏れや亀裂の有無
• ピンやブッシュの摩耗・変形
• 爪先の割れや変形、摩耗進行具合
• アタッチメント本体の溶接部やボルトの緩み



摩耗が目立つピンやブッシュ、油圧ホースは早期に交換することで予期せぬトラブルを防げます。また、各可動部へのグリスアップもこまめに行うと、摩擦を抑えて耐久性が高まります。フォーク先端や爪部分の摩耗が基準値を超えた場合は、メーカー規定に従い必ず部品交換を行いましょう。



耐久性を維持するポイントとして、無理な力を加えない運転や、定期的な清掃も重要です。泥や異物が挟まったまま長時間使用すると、摩耗や破損のリスクが高まります。定期点検と記録管理を徹底することで、安全で長く使える状態を保つことができます。



多機能化とクイックカプラーシステムの進歩

重機アタッチメントフォークは近年、多機能化とクイックカプラーシステムの進化によって、現場効率を大きく高めています。クイックカプラーは、油圧ショベルやユンボにさまざまなアタッチメントを迅速かつ安全に着脱できる仕組みです。従来のピン交換方式と比べて、作業停止時間が大幅に短縮されるため、複数の作業を連続して行う現場で力を発揮します。



主なメリットは以下の通りです。



• アタッチメントの交換時間を大幅短縮
• 作業ごとに最適なツールを柔軟に選択可能
• 人為的なミスや安全リスクの低減
• 幅広い製品に対応する汎用性



下記テーブルはクイックカプラーシステムの特徴をまとめたものです。



システム名	対応機種	着脱方式	特徴
ワンタッチ式	油圧ショベル全般	油圧・機械式	簡単操作・短時間で着脱可能
セミオート式	バックホウ	機械式	低コスト・安全性重視
全自動式	大型重機	油圧式	完全自動・遠隔操作対応



電動化・IoT搭載フォークの最新動向

近年、電動アクチュエーター搭載やIoT連携による新型フォークの現場導入が進んでいます。従来の油圧駆動に加え、電動化により静音性・省エネ性が向上し、都市部や屋内現場でも優れたパフォーマンスを実現しています。



IoT搭載モデルでは、作業状況のリアルタイムモニタリングや稼働データの自動記録が可能です。これにより、メンテナンスの予知保全や稼働率向上につながり、現場管理の効率が飛躍的に高まります。



具体的な活用例は以下の通りです。



• 資材搬送時の荷重・動作履歴の遠隔監視
• 稼働時間や消耗部品の自動アラート通知
• 現場全体の作業効率・安全性の最適化



今後は小型ユンボ向けにもIoT搭載アタッチメントが普及し、現場のデジタル化が一層進むことが期待されています。



解体・リサイクル作業向けフォークの新仕様

解体やリサイクル現場で求められるアタッチメントの進化も目覚ましいものがあります。従来の機械式フォークに加えて、油圧式回転フォークやニブラなど、より多機能で高精度な新仕様が登場しています。



主な新仕様フォークの特徴



• 回転フォーク：360度旋回機能により細かな資材の仕分けや積み込みが容易
• ニブラ：強力な切断・破砕機能で鉄骨やコンクリートの解体効率を大幅アップ
• グラップルフォーク：爪形状の工夫で資材をしっかり把持し、誤落下を防止



これらの最新トレンドを導入することで、作業の安全性や効率性、コスト削減が期待できます。中古市場やレンタルでも新仕様モデルの流通が拡大しており、現場ごとに最適な選択が可能になっています。



現場条件・機種適合・予算別の選定基準

アタッチメントフォークを選ぶ際は、作業現場の条件や重機のクラス、予算を正確に把握することが重要です。まず、扱う資材や作業内容（解体、林業、資材運搬など）を明確にし、必要とされるフォークの種類（機械式か油圧式か）を選定します。重機のトンクラスやアタッチメントの適合表を確認し、装着ミスや作業効率低下を防ぎます。中古を選ぶ場合は、適合ピン径や幅、摩耗度合いをしっかりチェックしましょう。



作業内容・重機クラス・予算別選定フロー



作業内容	推奨方式	重機クラス	価格目安
解体・選別	油圧式フォーク	0.25～0.45m3	70～150万円
林業（丸太）	グラップルフォーク	0.15～0.25m3	50～120万円
軽作業・廃材運搬	機械式フォーク	0.1～0.25m3	20～60万円
パレット荷役	フォークアーム型	0.1～0.2m3	10～50万円



• 作業内容と重機のクラスに合ったアタッチメントを選ぶことで、無駄なコストやトラブルを防げます。
• 中古やレンタル利用時も、必ず適合表を確認しましょう。



耐久性・安全性・サポート体制の確認ポイント

耐久性や安全性は、現場の安全と長期的なコスト削減のために不可欠です。選定時は、主要構造部の材料強度や爪の板厚、溶接部の仕上げを確認しましょう。また、過負荷防止・落下防止などの安全機構が備わっているかも重要です。



• 強度の高いスチールや耐摩耗鋼を採用した製品は長持ちします。
• 安全装置やロックピンの有無、簡単なメンテナンスが可能かも確認しましょう。
• 保証内容・修理対応・部品供給の充実した製品を選ぶことで、万が一の際も安心です。
• サポート体制やアフターサービスも比較ポイントです。



チェック項目	内容
材料・構造	高強度鋼、溶接精度、爪厚み
安全機構	ロックピン、落下防止、過負荷防止
保証内容	1年保証、修理対応
サポート体制	部品供給、問い合わせ対応、現場サポート



よくあるミス事例と回避策

アタッチメントフォークの選定や運用でよく起こるミスと、その回避策を整理します。



• 適合ミス

  重機のピン径や幅が合わず装着できない、油圧式の場合に配管が足りないといった事例が多発しています。

  導入前に必ず機種の適合情報や現物寸法を確認することが欠かせません。
• メンテナンス不足

  爪の摩耗や油圧ホースの劣化を放置したまま使用すると、作業中の故障や事故につながります。

  定期的なグリスアップや各部品の交換を徹底しましょう。
• 過負荷・誤使用

  許容荷重を超えた使用や、設計された用途以外で作業を行うと、破損や事故のリスクが高まります。

  取扱説明書を必ず熟読し、作業内容に合った正しい使い方を守りましょう。
• 中古品の状態確認不足

  摩耗や損傷を見逃したまま購入すると、後から交換コストが大きくなってしまいます。

  現物の確認や動作テストを必ず行い、状態を十分に把握しましょう。
• サポート体制の確認不足

  サポートが不十分な場合、万が一のトラブル発生時に対応や部品調達に時間と費用がかかることがあります。

  購入前にアフターサービスや部品供給体制をきちんとチェックしましょう。



これらのポイントに注意して選定・運用を行うことで、現場でのトラブルや余計なコストの発生を大幅に抑えることが可能です。
