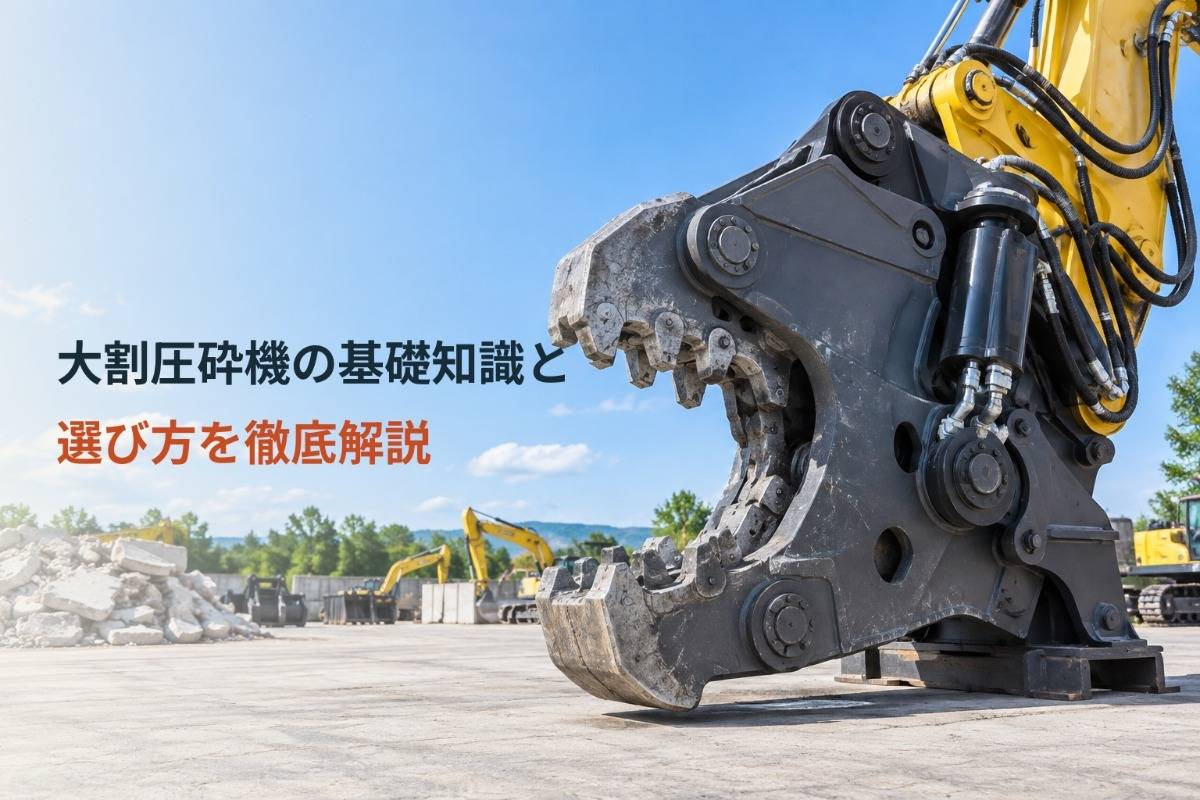

大割圧砕機の基礎知識と選び方を徹底解説

「大割と小割、どっちを先に使う？」「最大開口幅と圧砕力、何を優先？」──現場で迷いやすい要点を、作業フローと数値で最短整理します。大割圧砕機は柱・梁・基礎を一次破砕し、コンクリート大塊を分離して小割やクラッシャーへ渡すのが定石。適合クラスや油圧条件を外すと、取付不可や性能不足で作業が止まります。

本記事では「大割圧砕機の基礎知識」「大割圧砕機と小割機の違い」「大割圧砕機の選定基準」「主要シリーズをタイプ別に徹底比較」「大割圧砕機の取付・配管・ピンブッシュの適合について」の章に分け、詳しく解説しています。

まずは「大割圧砕機の基礎知識」の章から確認し、一緒に考えていきましょう。

大割圧砕機の役割とコンクリート解体での位置づけを徹底解説

大割圧砕機は、コンクリート構造物の一次破砕を担う重機アタッチメントです。建物の柱や梁、基礎などの太い部材を大きく割り、後工程の処理をスムーズにします。現場ではバックホウの先端に取り付け、開口の大きいジョーと高い圧砕力で鉄筋コンクリートを破砕しながら分別を進めます。小割機やクラッシャーとの使い分けが鍵で、まず大割でサイズダウンし、次に小割機やニブラで細かく砕き、最後にクラッシャーやスクリーンで再資源化に適した粒度へ調整します。騒音・振動に配慮する必要がある都市部では低騒音・低振動型やツインシリンダーのタイプが選ばれることも多いです。対象物に対して開口幅が不足すると作業効率が落ちるため、適合ショベルのクラスと質量、必要油圧、旋回方式の確認が実務上の重要ポイントになります。



• 一次破砕で大きく割ることが主要タスク
• 開口幅と圧砕力が性能比較の中心
• 小割機やクラッシャーとの段取り最適化で工期短縮



短時間で大量に処理するなら、適合クラスと油圧条件の適合が前提です。



大割圧砕機の読み方と呼称の違いを一気に整理

大割圧砕機の読み方は「おおわりあっさいき」です。現場では略して大割機、大割クラッシャー、油圧圧砕機などと呼ばれ、鉄骨切断にも対応するカッター付タイプを指す場合もあります。小割用途の機械は小割機やコンクリート圧砕機小型と呼ばれ、同じ圧砕でも対象サイズと開口設計が異なります。メーカー名で区別されることもあり、大割やシリーズ名で探す方もいます。検索やカタログ確認では「油圧圧砕機大割」「大割機カタログ」「大割機」のような表記が混在しますが、対象物の太さに合わせて一次破砕を担う機械という点は共通です。なお「大型割草机」「割草機換機油」「割捆机」「割草机化油器」のような語は草刈機や農機具に関する異分野の用語で、建設解体の圧砕機とは無関係です。



呼称・表記	読み方/意味	用途の目安
大割圧砕機	おおわりあっさいき	柱・梁・基礎の一次破砕
大割機/大割クラッシャー	現場での通称	同上、シリーズ名での呼称含む
小割機	こわりき	二次破砕、分別・整粒
油圧圧砕機大割	表記ゆれ	大割カテゴリーの総称



表記は多様でも、選定では開口幅・圧砕力・適合ショベルクラスを起点に比較するのが確実です。

作業工程での分担と段取りを効率化するためのポイント

大割は構造物を一気に割って運びやすい大塊へ分離し、小割機が二次破砕でサイズを均一化します。ポイントは対象物径と鉄筋量で役割を明確化することです。柱や梁の径が太い、もしくは鉄筋量が多い場合は大開口かつ高圧砕力の大割圧砕機を先行投入し、搬出や分別の効率を高めます。一方、床スラブや二次処理は機動性の高い小割機が得意です。段取りは次の順序が有効です。



• 大割で主構造を分離（梁・柱・基礎のコアを狙う）
• 小割機でサイズ調整と鉄筋露出（積込み最適化）
• カッターやマグネットで分別（現場内運搬を短縮）



適切な分担によりバックホウの待機を減らし、油圧負荷の無駄を抑えられます。都市部の解体や高所作業では低騒音・低振動型やツインシリンダーの採用が効果的で、シリーズ選定で作業性が安定します。



大割機と小割機の適合クラスを確実に見極める方法

バックホウのクラス、バケット容量、配管条件の整合は必須です。適合を外すと旋回安定性の低下や作業速度の鈍化につながります。判断の流れは次の通りです。



• ショベルのクラスと許容先端質量を確認する（車体安定と輸送条件を両立）。
• 高圧・戻りの配管有無、推奨作動圧・流量をメーカーの型式一覧で照合する。
• 対象物径から必要開口幅を逆算し、余裕ある圧砕力を持つ製品を選ぶ。
• 作業内容に応じて全旋回・フリー旋回のタイプを決め、搬送と姿勢制御を両立。
• レンタルや中古を含め価格・在庫・カタログ情報で最終絞り込みを行う。



下記は目安の対応関係です。機械や現場条件で差が出るため、実機仕様の確認を前提としてください。



対象	推奨の考え方
バックホウクラス	許容質量内で余力を持たせる（高所はより軽量を優先）
開口幅	対象径+余裕、梁や基礎は大割優先
作動圧・流量	メーカー推奨値に一致、過小は動作遅延の原因
旋回方式	分別や狭所は全旋回が作業効率向上
製品タイプ	大割圧砕機は一次破砕、小割は二次・仕上げに最適



補足として、コンクリート圧砕機や大割クラッシャーは用途が明確で、ミニユンボ大割や小型のコンクリート圧砕機も現場規模に合わせて有効に機能します。

最大開口幅と先端圧砕力のどちらを優先するか迷わない選び方

大割圧砕機の要は「咥えられるか」と「割り切れるか」です。まずは対象物の寸法に対して最大開口幅は部材の最も太い辺より10〜20％の余裕を確保します。梁や柱のコンクリート強度が高い場合や鉄筋径・密度が大きい場合は、先端圧砕力と刃先形状を優先し、かみ込み後に失速しない設計を選びます。実務では次の順序が失敗しにくいです。



• 対象物の太さと形状を把握して開口幅の下限を決める
• コンクリート強度と鉄筋径・配筋量から必要圧砕力の目安を合わせる
• シリーズ特性（カッター部の有無や刃配置）で微調整する



補足として、小割圧砕機との混同を避けるため、一次破砕の大割か二次破砕の小割かを先に確定すると選定が速くなります。



適合ショベルクラスと必要作動圧・流量のチェックポイント

取付の可否はショベルクラス・作動圧・油量の三点で決まります。メーカーの型式一覧やカタログで、t表記やm3表記のクラス対応を照合し、油圧回路の上限を必ず確認します。適合範囲内でも、油量が不足するとサイクルが遅く現場効率が大幅に低下します。反対に過大な流量は発熱やシール劣化の原因になりやすいです。つまずきやすい論点を次に整理します。



• クラス表記の整合：同じ20t級でも機種差があるため、車体重量と配管仕様を合わせる
• 必要圧の下限充足：必要作動圧に届かないと圧砕力が設計値に達しない
• 必要流量の確保：流量不足は開閉スピード低下に直結しサイクルタイムが伸びる



なお、ピン径や芯間など取付寸法の事前確認も必須です。レンタル前には現場の油圧条件と一緒に営業へ伝えると間違いを避けられます。



旋回方式とシリンダ方式の違いが作業効率に与えるインパクトをチェック

作業性は旋回方式とシリンダ方式で大きく変わります。旋回はフリー、オート、全旋回の違いがあり、障害物回避や姿勢合わせの頻度が高い現場では全旋回の取り回しが強みです。対して、狭所での微調整主体ならフリーや自動旋回の軽快さが効きます。シリンダはシングルとツインがあり、ツインは開口幅の大きさとバランスの良い圧砕力で高所や厚肉部材に有利、シングルは質量が軽く小〜中規模の解体で取り回しに優れます。



比較軸	フリー/自動/全旋回の目安	シングル/ツインシリンダの目安
作業速度	自動・全旋回が姿勢合わせで効率的	ツインはサイクル安定、シングルは軽快
対応現場	複雑形状や高所は全旋回が有利	厚肉・大断面はツインが強み
車体負荷	方式が上がるほど配管要件が増加	ツインは質量・油量要求が増える



現場の障害物、搬送距離、車体クラスを総合して過不足のない方式を選ぶのがコスト最適化の近道です。

都市部や夜間工事で活躍する低騒音・低振動タイプの選び方

近隣への影響が大きい都市部や夜間工事では、騒音と振動の管理が工程の成否を左右します。低騒音・低振動をうたう大割圧砕機を選ぶ際は、まず対象構造物の厚みと鉄筋量に対して必要な圧砕力と最大開口を満たすことを前提に、フリー旋回や全旋回の作業性を比較してください。静粛性はシリンダの作動油流量制御やツインシリンダの安定した食い付きが効く場面が多く、作動回数を減らすことも騒音抑制に直結します。さらに、バックホウ側の適合クラスと質量バランスが悪いと姿勢保持に余分な操作が増え、結果として音と時間が膨らみます。現場の規制値に合わせ、開口幅・圧砕力・質量・旋回方式を総合で最適化するのがコツです。



• 重視する数値：開口幅/圧砕力/質量/必要圧力
• 現場適合：都市部改修/夜間/学校・病院隣接
• 作業性：全旋回の微調整/フリー旋回の取り回し



補足として、メーカーの騒音試験値は条件差が大きいので、同一条件の比較軸で確認するのがおすすめです。



ツインシリンダ&大開口で重厚構造物を攻略するタイプ

橋脚、護岸、厚肉梁など重厚なコンクリートにはツインシリンダと大開口の組み合わせが有利です。シリンダが左右対称に配置されるタイプは顎先端まで力が届きやすく、偏荷重時でも破砕力が逃げにくい特性があります。大開口は太い部材を一発で掴み直さずに中心へ送り込む段取り短縮に効き、結果として油圧の無駄打ちを減らしサイクルタイムを縮めます。鉄筋切断の頻度が高い場合はカッター部の刃形状や交換性、さらに全旋回の首振り角で狙いを付けやすいモデルを選ぶと、コンクリートと鉄筋の分離がスムーズです。バックホウのクラスは余裕を見た選定が安全で、車体安定と配管能力の両立が重負荷作業の前提になります。



選定観点	推奨の見方	期待できる効果
ツインシリンダ	先端部の締結力と保持力を確認	太断面でも滑りにくく時短
最大開口	対象物径+余裕を確保	掴み直し減でサイクル短縮
カッター性能	鉄筋径・刃交換性を確認	分別効率と運用コスト最適化
旋回方式	全旋回/自動首振りの有無	ポジショニング精度向上



短時間で重厚部材を処理できるほど騒音曝露時間も短くなり、結果的に周辺配慮にもつながります。



ミニショベル対応や軽量重視タイプで狭所作業を快適に

改修工事やビル内搬入などの狭所では、ミニショベル対応の軽量大割圧砕機が機動力を発揮します。重要なのは搬入経路の制限（幅・重量・階段/スロープ）と、機体との質量バランスです。軽量モデルは最小旋回半径の小さな車体でも取り回しやすく、床荷重の小さい現場で役立ちます。一方で、軽さを優先し過ぎると圧砕力や開口幅が不足し、掴み直しや打ち直しで時間超過になりがちです。そこで、対象部材を事前に小割機で分割し、ミニユンボ側の配管圧と流量に合うモデルを選ぶと作業が安定します。レンタル利用時は型式一覧と適合クラス、取り付けピン径を営業とすり合わせ、搬入から撤去までの段取りを逆算するのが失敗回避の近道です。



• 現場制約の把握（幅・高さ・床荷重）
• 機体クラスと配管条件の確認
• 対象部材の前処理計画（大割小割の分担）
• 取り付け条件（ピン径・アーム長）の適合確認
• 旋回方式と作業半径の整合チェック

ピン径・アーム幅・口金形状の測定で失敗しないコツ

大割圧砕機をバックホウに装着する前に、ピン径・アーム幅・口金形状を正確に把握することが最優先です。実機採寸はセンタ基準で行い、摩耗がある場合は最大値と最小値の差を必ず記録します。許容差はメーカーや型式で異なりますが、ピン径の合い代は数十ミクロン単位での管理が基本です。現物合わせだけに頼らず、型式・クラス・シリアル番号でメーカーの取付図と照合すると誤差判断が早くなります。偏摩耗が大きい場合は、ブッシュ交換やピン新作を前提に検討し、遊び量を適正化してください。口金の形状は、ストッパ位置や旋回配管の干渉も含めて確認し、リンク側・バケット側双方の芯間寸法を揃えると、現場でのガタや異音を抑えられます。コンクリート圧砕機と共用する現場では、アタッチメント交換時間を短縮できるよう、ピン・カラーの共通化も有効です。



• 測定はデジタルノギスと内側マイクロを併用し、楕円摩耗を見逃さない
• ピン座グリス溝の有無を確認し、給脂経路の詰まりを点検
• ショベル側の耳金平行度を確認し、挟み込みを防止
• 取付高さの変化が配管取り回しに与える影響を事前検討



測定結果は写真と数値で記録し、後工程の部品手配やレンタル手配に活用するとミスが減ります。



作動圧と戻り側圧の確認で動作トラブルを未然に防ぐポイント

油圧圧砕機大割の本領を引き出すには、作動圧（Pライン）と戻り側圧（Tライン）の両方を規格内に収めることが重要です。多くの大割機は高圧での最大開口と圧砕力を前提に設計され、戻り側が高すぎるとシリンダ発熱や動作遅延、シール損傷を招きます。圧力計で実測し、メーカー仕様の必要圧と現場実測を照合してください。配管内径やカップラの流量性能が不足すると、ツインシリンダや全旋回タイプで特に影響が顕在化します。コントロールバルブの設定、リリーフ圧、パイロット圧を順に点検し、配管差し違いやスプールの固着を排除します。コンクリート圧砕機小型やミニユンボ大割と共用する場合、流量不足で開閉が鈍くなるため、スロットル位置とエンジン回転も含めて管理すると安定します。作業前の油温安定化と、カッター部への無理なこじり防止で寿命も延びます。



確認項目	目安/着眼点	想定トラブル
作動圧	指定リリーフ値内か、急落はないか	圧砕力不足、動作停止
戻り圧	低抵抗で安定しているか	発熱、シール早期損耗
流量	メーカー必要流量を満たすか	開閉遅延、片側偏り
配管径/継手	入口側絞りや段差の有無	キャビテーション、騒音
バルブ設定	リリーフ/パイロットの同調	動作の脈動、揺れ



手順はシンプルです。高所や橋脚解体の本番投入前に、以下を順に実施してください。



• 機械を暖機し、油温を作業域に安定させる
• 作動圧・戻り圧を計測し、仕様値と突き合わせる
• 流量と配管径を確認し、継手の段差や詰まりを除去
• リリーフ圧を微調整して、動作の同期とレスポンスを最適化
• 無負荷/負荷試験で開閉速度と圧砕力を実測し、記録化する



大割機レンタルの現場でも、この流れを徹底するだけで、取り付け後の手戻りが大幅に減少します。コンクリート破砕機バックホウ運用の安全性と生産性が同時に高まります。
