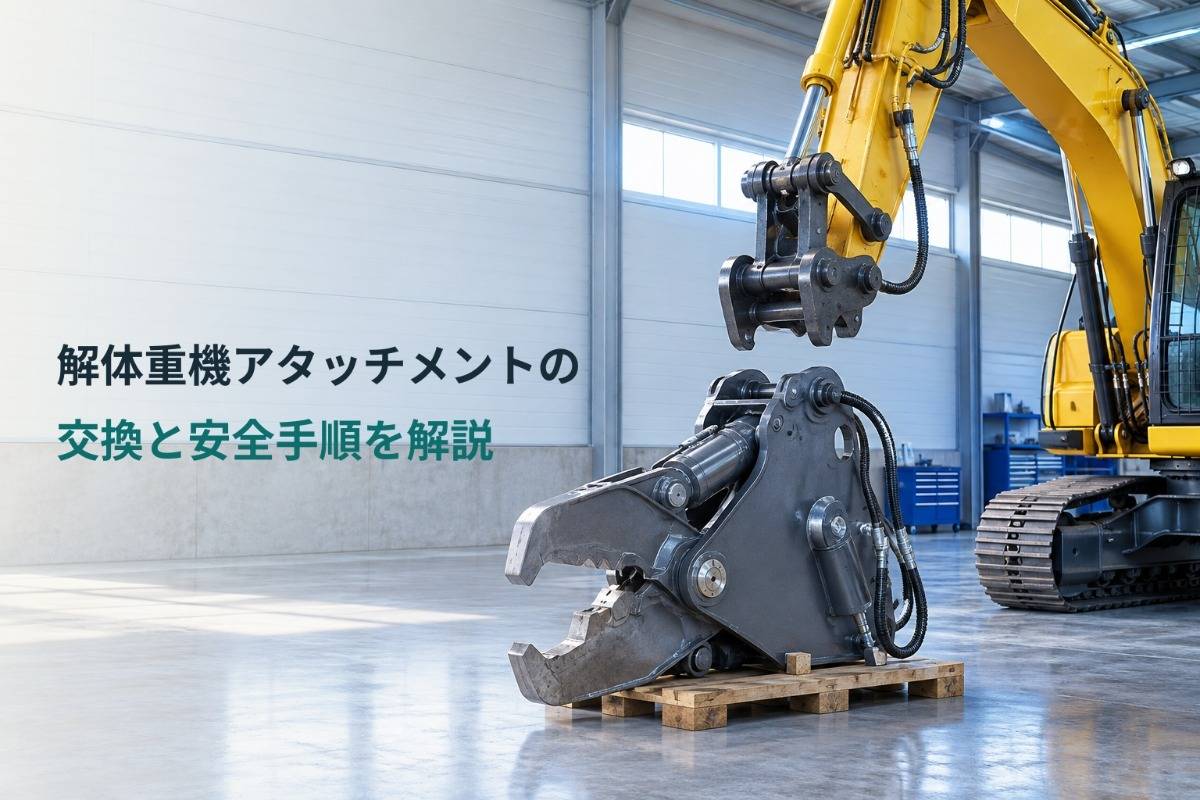

解体重機アタッチメントの交換と安全手順を解説

「今日は解体でブレーカーと圧砕機を何度も付け替える…でも配管の系統やロック確認が曖昧で不安」。

そんな現場の悩みを、手順・安全・適合・効率の順に一気に解決します。油圧ショベルのアタッチメント交換では、適合外や誤接続が事故や故障の主要因です。

実務では、使用圧力・流量・重量バランス・ピン径/耳幅・配管系統（1系統/2系統/回転）を先に抑えるだけでトラブルを大幅に減らせます。

本記事では「種類と用途を徹底比較」「ピン方式とクイックヒッチ方式」「安全手順で事故をゼロに」の章に分け、詳しく解説しています。

まずは「種類と用途を徹底比較」の章から確認し、一緒に考えていきましょう。

ブレーカー・圧砕機・グラップルの使い分けで効率アップ

コンクリート、鉄骨、木材など対象物に合わせた使い分けが、解体機械アタッチメントの本領を引き出します。油圧ショベルに装着する代表格はブレーカー、圧砕機、グラップルの3種です。ブレーカーはコンクリートや岩盤の破砕に強く、一次破砕の初動を高速化します。圧砕機は鉄筋コンクリートの切断や圧砕に向き、構造体の解体と分別を同時に進めやすい機能が特長です。グラップルは木造や内装材の撤去、廃材の積込や運搬で効率を高めます。作業順序は、構造や現場スペースを踏まえ、外構や上部構造の脆弱化から始めると交換回数が減らせます。解体重機アタッチメントは、対象物の性質とボリュームを事前に見積もり、油圧や開口幅の仕様確認を早めに行うことが安全と効率の両立に直結します。特に大面積の床スラブはブレーカー→圧砕機→グラップルの流れが有効です。



• ブレーカーはコンクリート・岩盤の破砕で初動を加速
• 圧砕機は鉄筋コンクリートの切断と分別を同時進行
• グラップルは木材・内装材の撤去と積込で現場回転を向上



補足として、同一日内の付け替えが多い現場は、交換しやすい装着方式の採用が作業ロスを抑えます。



破砕優先か分別優先かで変わる現場の段取り

大割・小割・積込の切り替え頻度を読めば、解体重機アタッチメントの段取りは劇的に改善します。大割を優先する現場では、強力な圧砕機または大型ブレーカーで構造体を早期に破砕し、後半で分別と運搬にシフトします。分別優先の現場では、鉄筋や配線、木材を早い段階で抜き取り、グラップルやフォークで廃材の流れを整えるのが効果的です。交換の最小化には、同一ゾーン内で連続して同種作業をまとめ、交換ポイントを限定するのがコツです。さらに、油圧配管の系統（単動・複動・回転用）を事前に合わせておくと、ホース付け替え時間とミスが減ります。ポイントは「破砕と分別のバランスを可視化」し、交換回数を1日あたりできるだけ2〜3回に抑えることです。現場通路や仮置きヤードの配置も、積込動線が交差しないように設計すると段取り替えの停滞を回避できます。



対応方針	主体アタッチメント	想定工程	交換回数の目安
破砕優先	ブレーカー/圧砕機	大割→小割→積込	2〜3回/日
分別優先	グラップル/フォーク	抜き取り→分別→積込	2回/日前後
混在現場	圧砕機＋グラップル	部位別並行→集約	3回/日以内



表のパターンを基準に、対象物の量と搬出制約で微調整すると無理のない段取りになります。



鉄骨切断機やフォークの特性も押さえよう

鉄骨切断機（カッター）やフォークは、鉄骨造やスクラップ対応で威力を発揮します。選定の核心は切断能力、開口幅、機体クラスとの重量バランスです。鉄骨H形鋼のサイズに対し余裕のある切断力を見込み、油圧圧力・流量が仕様を満たすかを確認してください。開口幅は一度でつかめるかを左右し、積込・搬出のサイクルに直結します。バックホー側はブーム先端の許容質量と重心位置が重要で、オーバーすると姿勢安定性と安全が損なわれます。解体機械アタッチメントの適合確認は「付く」ではなく「安全に使える」かが基準です。交換作業では、平坦な架台上でアタッチメントを安定させ、油圧を抜いてからホースを外し、シール傷やねじサイズの不一致を点検します。解体重機アタッチメントの交換には手順の標準化が不可欠で、現場の教育や点検記録がメンテナンス品質を支えます。



• 構造材サイズと切断能力を照合する
• 開口幅と把持性で作業効率を見積もる
• 機体クラスと重量バランス/油圧仕様を確認する
• 架台・油圧抜き・ホース点検の安全手順で交換する



この順で確認すれば、性能と安全の両立がしやすく、交換ロスも抑えられます。

ピン方式での交換手順と必要工具のリアル解説

ピン方式は構造が単純で堅牢、解体機械アタッチメントでも広く使われます。交換は段取りが肝心です。基本の工具はハンマー（銅・樹脂系）/ピンドライバ/スパナ類/グリースガン/清掃用ブラシ。安全を確保したうえで、以下の流れが確実です。



• 機体を平坦地に停止し、作業半径内を立入禁止にして油圧を抜きます。
• バケットや圧砕などの重量を地面で受け、ブーム/アーム姿勢を安定させます。
• 固定部の割ピンや止めボルトを外し、ピン抜きの向き（押し側→受け側）を確認します。
• ピンドライバでピンをまっすぐ叩き出し、カラーの向きと順番を記録します。
• 取り外し後、ピン穴とブッシュ内を清掃してグリスアップ、異物噛み込みを防止します。
• 装着時は耳幅に対してカラーを正しく配置し、ピンを通して規定位置まで挿入します。
• 締結後に左右の浮き/段差/ピン頭の出代を確認し、割ピンや止め具で確実に固定します。
• 油圧を立ち上げ、軽負荷で可動域とガタを再確認してから本作業へ移行します。



ポイントは、グリスアップと固定の再確認です。ここを怠ると、重機解体用アタッチメントの磨耗促進や作業効率低下につながります。



ピン摩耗や耳幅公差が作業精度へ与えるリアルな影響

ピンとブッシュの摩耗、耳幅の公差不一致は、ショベルの先端精度と破砕効率を直撃します。目視で判断しがちですが、実務ではガタの量/偏摩耗の痕跡/金属粉の付着を複合で確認します。とくに圧砕や切断カッターのように反力が大きいアタッチメントでは、わずかなクリアランス増でも先端の位置決めズレが拡大し、コンクリートや鉄骨を狙った位置で破砕できないケースが増えます。判断基準は次の通りです。ガタがアーム先端で数ミリから数センチへ拡大している、ピンが卵形に摩耗している、ブッシュ内に段差や引っかかりがある場合は、修理やブッシュ交換の検討が必要です。耳幅公差の不一致はカラーで吸収できますが、無理な締結は偏荷重とクラックを誘発します。交換の前に仕様書で耳幅/ピン径/中心距離を確認し、必要があれば部品の適合を見直すことが、安全と効率の両立に有効です。



クイックヒッチの交換手順とロック確認のポイント

クイックヒッチは段取り時間の短縮に強く、解体重機アタッチメントの付け替え頻度が高い現場で威力を発揮します。構造とメーカー仕様を理解し、ロックの二重確認を徹底しましょう。手順は次の通りです。



• アタッチメントのピン座にフック側を水平に導入し、機体操作で密着させます。
• ロックレバーやスイッチを操作して一次ロックをかけます。
• 警告装置（インジケータ/ブザー）を作動確認し、表示が正常か確認します。
• 地面で軽く押し当て、油圧の抜けや遊びがないか動作点検します。
• 最後に下車し、目視でピンの掛かり/ラッチ位置/ロックピンの突出を確認します。



誤装着の多くは「ロック作動のみで満足する」ことが原因です。機械任せにせず、目視・手順・警告装置をワンセットで運用してください。油圧配管がある圧砕や回転フォークはホースねじれ/干渉も要注意です。装着後に全可動域でホース取り回しを確認し、保護スプリングとクランプの位置を微調整するとトラブルが減ります。重機解体用アタッチメントは負荷が大きいため、ロック後30秒の静止点検を習慣化すると安全性が高まります。



クイックヒッチ採用の費用対効果と時短効果のシミュレーション

クイックヒッチは導入費がかかる一方で、1日の交換回数×短縮時間で回収を見込みます。たとえば、ピン方式で1回15分、クイックヒッチで1回3分と仮定すると、1回あたり約12分短縮。1日5回で約60分の時短です。人件費と機械費の合算を1時間あたりで評価し、月間の稼働日数を掛け合わせると、回収の目安が具体化します。注意点は、現場ごとの交換頻度/アタッチメントの種類/配管の有無で差が出ることです。回転系や複合動作のアタッチメントが多い現場は、ホース着脱の手間が残るため、完全自動化タイプの比較検討が有効です。以下は判断の助けになる比較です。



観点	ピン方式	クイックヒッチ
交換時間	長い（人力中心）	短い（運転席操作が中心）
初期費用	低い	中〜高い
信頼性	高い（単純構造）	高いがロック確認が重要
適用範囲	広い	広いが機種適合が前提
現場適性	低頻度交換向き	高頻度交換向き



判断材料を数値化し、装着回数が多いほど費用回収が早いという原則で検討すると、解体重機アタッチメントでの導入可否が見通しやすくなります。

交換時の立入禁止範囲と合図のルール化でミス防止

重機のアタッチメント交換は、可動部と人の動線が交差しやすくヒヤリ・ハットが起きがちです。まず押さえるべきは可動範囲に応じた立入禁止ゾーンの設定と、合図の標準化です。ショベルの旋回半径、ブーム・アームの最大到達点、吊り荷の揺れ代を考慮して余裕を見た距離を確保し、視認できるコーンやバリケードで明示します。合図は手元とオペレーターで統一し、開始・停止・非常の3種を事前打合せで固定することが効果的です。作業中は指差し呼称で状態を声に出して確認し、無線はチャンネルを専用化します。来場者や協力会社が入れ替わる解体現場では、立入禁止の境界を図示した掲示物と、朝礼での共有が事故抑止に直結します。解体重機アタッチメントの交換手順を運用ルールに落とし込むことで、ヒューマンエラーを小さくできます。



• 立入禁止は可動範囲＋余裕1～2mを基準に設定
• 合図は開始・停止・非常を標準化し全員で共有
• 無線は専用チャンネル、指差し呼称で復唱
• 掲示物とコーンで第三者の誤進入を防止



補足として、雨天や粉じんで視界が悪い日は境界を広げ、監視員を追加すると安全性が高まります。



落下や転倒を防ぐ支持方法の基本テクニック

アタッチメントの落下・転倒は重大事故に直結します。ポイントは安定した受け架台、適正なチェーン・シャックル選定、ブーム角度の固定です。支持面は水平で堅固な場所を選び、木製パレットは潰れやすいので厚ベースや専用架台を使用します。チェーンは荷重に対して使用荷重に20～30％の余裕を持ち、吊り角度を抑えることで実荷重を低減します。ピン抜き時はブーム・アーム・バケットシリンダの圧抜きを行い、油圧に頼らず物理的な支持で安定を確保します。鉄骨やコンクリート片が混在する解体用アタッチメントは形状が不安定になりがちなので、転倒方向を想定してストッパーを追加すると安心です。重機解体用アタッチメントの質量は小型でも数百キロの場合があり、人力での姿勢補正を禁止し、必ずガイド棒などで距離を保ちます。



確認項目	推奨基準	代替策・備考
受け架台	金属製・幅広・水平	厚鋼板＋止め木で転がり防止
チェーン	使用荷重に余裕20～30％	ワイヤ・ラウンドスリング併用
吊り角度	60度以下を目安	2点より3点で角度を浅く
ブーム角	自立安定する角度で固定	ストッパー・安全支柱使用
圧抜き	全系統で実施	残圧ゼロを指差しで確認



表の基準を現場条件に合わせて点検し、足りない場合は人を増やすより装備を増やす発想が安全です。



ロックと固定のダブルチェックで安心感アップ

ピン・クイックヒッチ・ホースカプラの二段階チェックは、解体機械アタッチメントの事故を未然に防ぐ核心です。工程はシンプルでも、省略が重なると抜け落ちます。まず装着直後に目視でロック表示・ピン貫通・割ピン有無を確認し、次にエンジン低回転で作動試験を行い、開閉・回転・破砕など全動作を小さく当てて異音やガタを確かめます。油圧ホースは接続面のにじみ・ねじれ・干渉を確認し、配管の取り回しがブームや建物のエッジに当たらないようクランプで整えます。最後に再始動前の再点検を運用に入れ、第三者がチェックシートでサインする仕組みにすることで、忙しい時間帯の見落としを防げます。解体重機アタッチメントの交換作業は効率も重要ですが、ロックと固定のダブルチェックが結果的に修理・停止時間を減らし、工事全体の効率を押し上げます。



• 目視確認：ピン貫通・ロック表示・割ピン・ホース座り
• 作動試験：低負荷で全機能を順送り、異音とガタ確認
• 再点検：ボルトの緩み・油にじみ・干渉箇所の是正
• 記録：チェックシートに時間・担当者・機種を記入
