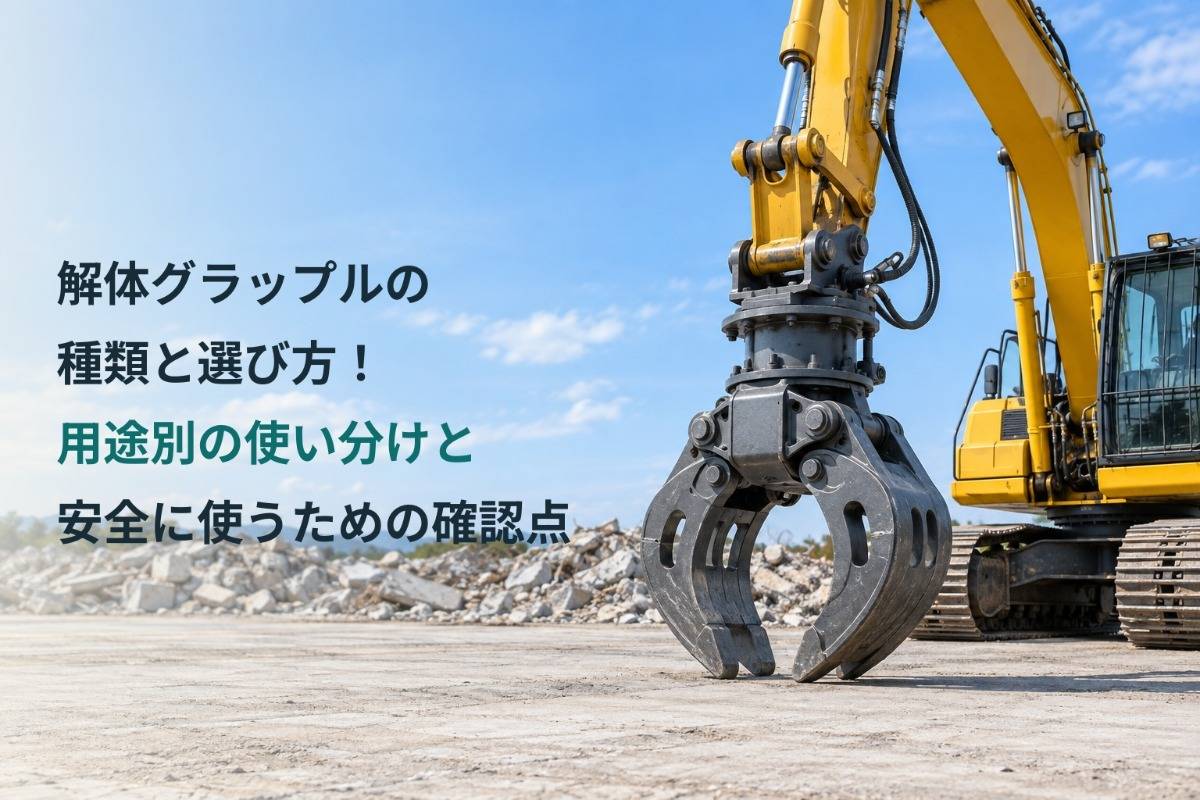

解体グラップルの種類と選び方！用途別の使い分けと安全に使うための確認点

解体現場で「廃材の分別が追いつかない」「積み込みのために機械を何度も入れ替えている」と感じることがあります。解体グラップルは、油圧ショベルの先端に取り付け、木材や金属などをつかんで移動・選別するアタッチメントです。対象物と現場に合う機種を選べば、分別から積み込みまでの動線を短くできます。

一方、形が似ていても、爪の構造、回転機構、必要な油圧配管は製品ごとに異なります。機体への適合を確認せずに選ぶと、取り付けられても十分に動かせないことがあります。破砕が必要な部材にグラップルだけで対応しようとすると、機械に無理な力をかける原因にもなります。

この記事では、解体グラップルの役割と種類、機体や廃材に合わせた選び方、木材・コンクリート殻・スクラップの扱い方、安全な運用と購入・レンタルの判断点を整理します。実際の操作条件は使用する機体とアタッチメントの仕様を確認し、現場の作業計画に合わせて決めてください。

つかむ・分ける・積み込む作業を担う

グラップルは開閉する爪で廃材を保持し、集積場所や搬出車両へ移すために使います。木造解体では梁や柱、下地材などを材質ごとに分ける作業に向きます。コンクリート殻の移動や金属くずの積み込みにも使えますが、対応できる重量や形状は爪と機体の仕様次第です。細かな破片まで同じようにつかめるわけではないため、対象物の大きさも確認します。



コンクリートを砕く工程は圧砕機や大割機の役割です。グラップルは破砕後の部材を選び分け、寄せて積み込む工程に配置すると役割が明確になります。アタッチメントを兼用できる範囲は機種によって異なるため、爪で無理にこじったり、破砕工具の代わりに使ったりしないことが大切です。



固定式と旋回式の違い

固定式は先端の向きが機体の動きに連動する構造です。比較的単純な積み込みや、姿勢を合わせやすい広い作業場所に向きます。旋回式は先端の向きを調整できるため、長い木材の向きをそろえる作業や、機体を頻繁に移動しにくい場所で役立ちます。連続して回転できるタイプもありますが、旋回するというだけで作業が速くなるわけではありません。機体の補助配管、操作方式、自重との組み合わせを確認して選びます。



機械式と油圧式という区分は開閉の仕組みを指し、固定式と旋回式は先端の向きの変え方を指します。これらを同じ分類として比較すると選定を誤りやすくなります。カタログでは開閉方式と旋回方式を別々に読み取り、必要な配管や操作装置まで確認してください。



爪の形による使い分け

フォーク型は爪の間から対象物が見えやすく、木材や比較的大きなコンクリート殻の選別に向きます。グラップルバケットはすくい取る動作とつかむ動作を組み合わせられ、細かい廃材を集める工程で検討できます。複数の爪で包み込む形状は、形のそろわないスクラップを集める際に使われます。ただし、いずれも小片の落下や異物の混入を完全に防げるわけではありません。



形状	向いている作業	確認したい点
フォーク型	木材や大きな部材の選別	細かな破片を保持できるか
グラップルバケット	廃材の集積と積み込み	本体重量と土砂の混入
多爪型	形が不ぞろいな金属くずの把持	爪先の摩耗と対象物の抜け落ち



同じ廃材でも、作業の中心が選別か積み込みかによって使いやすい形は変わります。分別を重視するなら対象物を見ながらつかめること、積み込みを重視するなら荷台へ運ぶまで安定して保持できることを優先します。細かな破片が多い場所では、グラップルだけで全工程を済ませようとせず、集積方法やほかのアタッチメントとの分担も考えます。



林業向けの木材グラップルを解体現場で使う場合は、丸太以外の異形材を保持できるかも見ます。鋭利な金物やコンクリート片を扱う環境では、爪やホースの保護、摩耗への対応を含めて適合を確かめます。

機体への取り付けと油圧条件を照合する

最初に、油圧ショベルとアタッチメントの適合クラスを確認します。表示された機体クラスだけで判断せず、アタッチメントの自重と把持する廃材の重量を合わせ、作業時の姿勢や到達距離も考慮します。アームを伸ばして作業する場所と機体に近い場所では安定性の条件が変わります。小型機では先端重量が操作性に与える影響も大きいため、取付後のバランスまで確認してください。



取付部はピン径、耳幅、カプラーの形状を照合します。油圧については必要流量、作動圧、開閉と旋回に使う配管、ホースと継手の仕様を確認します。旋回式では追加の回路や操作スイッチが必要な場合があります。同じ機体クラス向けの製品でも接続条件が一致するとは限りません。見積や貸出前に機体側とアタッチメント側の仕様を一緒に確認すると、現場での付け直しを避けやすくなります。



対象物の寸法と爪の保持力を見る

開口幅は、扱う木材の束やコンクリート殻が無理なく入るかで選びます。大きく開く製品でも、小さな端材を確実に保持できるとは限りません。爪数、先端形状、かみ合わせを対象物に照らして見ます。長い部材では重心から外れてつかむと回転や滑落につながるため、開口幅だけでなく保持したときの安定性も重要です。



把持力の数値を見るときは、数値だけを比べず、どの位置でどのように測った値かを確認します。油圧条件や爪の形が違えば、同じ表示でも実際の扱いやすさは変わります。試用できる場合は、現場に近い素材で開閉、保持、旋回の操作感を確かめると判断しやすくなります。



消耗部品と整備のしやすさを確認する

解体では爪先、ピン、ブッシュ、ホースなどに摩耗や傷みが生じます。爪先を交換できる構造か、給脂箇所へ手が届くか、旋回部やシリンダに油漏れがないかを確認します。交換部品の入手方法と修理窓口も、購入前に確認したい項目です。点検しやすい機種は不具合を早く見つけやすく、作業の中断を減らす判断材料になります。



• 機体との適合クラス、取付寸法、自重
• 必要な油圧流量と圧力、配管、操作スイッチ
• 対象物に合う開口幅、爪形状、保持性能
• 爪先やピンの摩耗状態、部品の入手方法
• 作業場所の広さ、搬出車両までの動線



機体の仕様書とアタッチメントの仕様書に同じ項目があっても、記載の単位や条件が異なる場合があります。流量や圧力、取付寸法を確認するときは、数値の対象となる回路や測定条件まで照らし合わせます。不明な項目は推測で補わず、販売・貸出元に確認します。現場へ搬入してから接続できないことが分かると工程に影響するため、機体情報を手元にそろえておくと判断が進めやすくなります。

木材と金物が混在する場合

木造解体では、木材、金属、内装材を一度に混ぜて集めると後の選別が難しくなります。先に置き場を分け、撤去した部材を材質ごとに寄せると積み込みの流れが整理できます。釘や金物が付いた木材は、突き出た部分と周囲の人との距離に注意します。薄い板材は強く締めすぎると割れて細片が増えるため、形状に合う爪で安定して保持します。



長い梁や柱を動かすときは、重心と部材の振れ幅を確認します。片側だけをつかんだまま旋回すると、先端が周囲の設備に接触するおそれがあります。扱いにくい大きさなら無理に運ばず、作業手順と使う機械を見直します。廃材置き場と車両の位置を先に決め、機体と人の動線が交差しないようにしておくことも大切です。



コンクリート殻と鉄筋を扱う場合

コンクリート殻は形と重量にばらつきがあります。圧砕後に大きさを見分け、グラップルで保持しやすいものから分けて運ぶと、積み込み時の落下を抑えやすくなります。鉄筋が露出した塊は爪やホースに引っ掛かることがあるため、突出部の向きと周囲の障害物を確認します。細かな破片を爪だけで無理に拾わず、対象物に合うアタッチメントへ切り替える判断も必要です。



搬出車両へ積むときは、荷台の縁に部材を当てないよう、低い位置でゆっくり移動させます。形の不ぞろいな殻をまとめて強くつかむと、途中で一部が抜けることがあります。把持した後に荷姿を確かめ、作業半径内に人がいない状態を維持してください。



スクラップと混合廃材を扱う場合

スクラップでは、長尺材と小片を同じ方法でつかまないことが重要です。ワイヤーや細長い金属は爪やほかの廃材に絡みやすく、旋回中に予期しない動きをする場合があります。薄板や小片には、すくい取りや包み込みができる形状を検討します。材質ごとの置き場を分け、受け入れ先が求める分別条件を作業前に確認すると、積み直しを減らせます。



見た目の大きさだけでは重さを判断できません。密度の高い金属片は少量でも機体への負荷が大きくなるため、把持量を抑え、機体の安定性を見ながら作業します。混合廃材をつかんだ際に別の材質が隠れていないかも確認し、選別精度が必要な工程では少量ずつ扱います。



素材別の置き場を作る際は、グラップルが届く範囲だけでなく、搬出車両の位置や人が通る経路も見ます。つかんだ物を何度も置き直す配置では、分別のための動作が増えます。取り外し場所から仮置き場、積み込み場所へ向かう流れを決めておけば、材質を確認しながら次の工程へ渡せます。ただし、動線を短くするために人と機体が近づく配置は避け、作業範囲を明確にします。

作業前の確認と人の立ち入り管理

グラップルを使う前に、ピンや固定部の緩み、爪先の欠け、油圧ホースの擦れや漏れ、開閉と旋回の異音を確認します。操作レバーやスイッチの動きも、周囲に人がいない状態で確かめます。異常があれば作業を止め、状態を確認してから再開します。交換や点検を行うときは、機体を安定させ、メーカーが示す手順に従ってください。



作業範囲と退避場所を決め、合図を出す人と操作する人の連絡方法を共有します。旋回時は機体後方だけでなく、つかんだ長い部材の端にも注意が必要です。人が廃材を手で直す作業と重機の動きを同時に進めないようにします。視界が悪い場合や荷姿が不安定な場合は、いったん動きを止めて状況を確認してください。



グラップルは廃材をつかむための道具です。つかんだ部材を人の頭上で運んだり、所定の用途と異なる方法で荷をつり上げたりしないようにします。安全な距離や作業姿勢は現場条件と機種によって変わるため、一律の数値を当てはめず、使用機器の仕様と現場の作業計画に沿って決めます。



アタッチメントを付け替える現場では、取り付け後に固定部とホース接続を確認し、周囲を空けて開閉と旋回の作動を確かめます。爪先や接続部に異常があれば、そのまま使い続けないことが重要です。作業の途中で廃材の種類が変わった場合も、つかめるかどうかだけで判断せず、重量、形、落下しやすさを見直します。機体の姿勢が不安定になる場所では、作業位置や手順を改めて検討してください。



新品・中古・レンタルを比べる視点

新品は希望する爪や旋回方式を選びやすく、保証や部品供給の条件を確認しやすい選択肢です。中古は初期費用を抑えられる可能性がありますが、ピンのがた、爪の摩耗、シリンダの油漏れ、旋回部の状態を個体ごとに見ます。購入価格だけで決めず、整備費、取付部品、輸送費を含めて比較します。修理に必要な部品が入手できるかも重要です。



レンタルは使用期間が限られる現場や、機体との相性を試したい場合に検討できます。必要な配管や操作方法が保有機と合うか、運搬と取り付けに何が含まれるかを確認します。継続して使う場合も、すぐに購入が有利とは限りません。稼働見込み、整備や保管の負担、機種変更の可能性を並べて判断します。



見積を比べるときは本体だけでなく、接続に必要なホースやカプラー、爪先などの付属品を確認します。中古品では整備履歴と実際の作動状態、レンタルでは返却時の状態確認や消耗品の扱いも聞いておくと、比較する条件がそろいます。導入後の点検に時間を確保できるかも、使用頻度と合わせて検討してください。



選定の順序は、まず廃材と作業工程を整理し、次に機体との適合と現場の動線を確認し、最後に調達方法を比べることです。解体グラップルを現場に合わせて選ぶことで、分別と積み込みを進めやすくなります。導入後も対象物や作業条件が変わるたびに、爪の状態、保持の安定性、人の立ち入り範囲を見直してください。
